Полировально-заточные станки для обработки метаакрилата

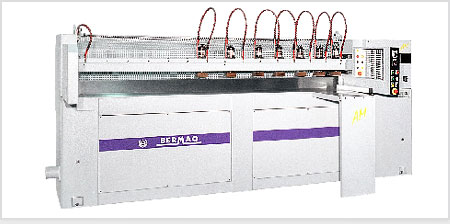

Полировально-заточный станок модели АМ1



Полировальные станки моделей AMT, специально разработаны для высококачественной полировки деталей из метаакрилата. Различия между станками этого модельного ряда заключаются в виде выполняемых операций. Модель AMT оснащена оборудованием специально для полирования прямоугольных торцов, плоских поверхностей. Модель AM 1 оснащена поворотной головкой, которая позволяет обрабатывать фаски и наклонные поверхности под углом до 30°.
Модель AM 2 объединяет возможности станков модельного ряда AMT, но ограничена по рабочей зоне, специально разработана для обработки небольших деталей.
В основе работы станков лежит круговое вращение алмазного режущего инструмента вдоль обрабатываемой поверхности. Заготовки надежно закрепляются независимыми пневматическими прижимами, расположенными вдоль рабочей зоны. Независимость конструкции прижимов дает возможность надежно и без повреждения закреплять заготовки различной высоты.

  • Электронный индикатор наклона головки включен в базовую комплектацию с целью очень точного, в пределах градуса, контроля и закрепления поворота головки. Диапазон настройки угла наклона в пределах от -5° до 60°. Поворот как в одном, так и другом направлении легко осуществляется при помощи маховика с редуктором.
  • Для большего удобства панель управления разделена на две части, на одной расположены кнопки для включения основных функций станка, другая отвечает за управление системой закрепления заготовки.
  • Стружкозаборник подогнан к режущей головке и перемещается вместе с ней.
  • В моделях, в которых не предусмотрена поворотная головка, возможна установка наклонного стола с вакуумным прижимом заготовки. Наклонный стол позволяет обрабатывать наклонные поверхности или фаски деталей. Благодаря вакуумному закреплению заготовки, передняя и верхняя поверхности заготовки остаются полностью свободны для проведения обработки.
  • Точная оснастка позволяет получить идеальную параллельность обрабатываемых сторон. Обработка стороны ведется относительно противоположной, предварительно обработанной стороны.
  • Прижимные элементы могут быть легко перемещены в необходимую зону, предварительно разблокировав запоры.
  • За счет переустановки заготовки в процессе выполнения операций, длина заготовки может значительно превышать длину рабочей зоны станка
  • Регулятор подвода обрабатывающей головки - наиболее ответственный и важный элемент. Точность регулировки лежит в пределах 0.05 мм.
  • Защитный экран надежно защищает оператора, при этом не ограничивая доступ к рабочей зоне и заготовке. К переднейчасти станка, доступ ограничен фотоэлектрическим лучем при выполнении операции. Задняя часть расположения обрабатывающей головки защищена металическим ограждением.

    Технические характеристики:

    Модели AM 1 - AM
    Рабочая длина 2000 / 2500 мм
    Максимальная высота 100 мм
    Глубина резания 0,05 - 4,00 мм
    Скорость подачи (зависит от материала) 0,5 - 1,1 м/мин
    Общая потребляемая мощность 5,5 кВт
    Мощность обрабатывающей головки 0,73 кВт
    Базовое количество прижимов 7 шт.
    Давление воздуха 6 кг/см2
    Диаметр стружкозаборного патрубка 100 мм
    Масса 2200 / 2600 кг

    Для модели AM 1
    Диапазон поворота головки от -5° до +60°

    Модель AM 2 Рабочая длина 1400 мм
    Максимальная высота 90 мм
    Глубина резания 0,05 - 2,5 мм
    Скорость подачи (зависит от матерала) 0,5 - 1,1 м/мин
    Общая потребляемая мощность 3,2 кВт
    Мощность обрабатывающей головки 0,73 кВт
    Базовое количество прижимов 5 шт.
    Давление воздуха 6 кг/см2
    Диаметр стружкозаборного патрубка 100 мм
    Масса 900 кг



    Рекламное и сувенирное производство

    Полировально-заточные станки для обработки метаакрилата:
    AMT, AM1, AM2

    Получить больше информации об оборудовании
