Копировально-фрезерные станки с ручным управлением

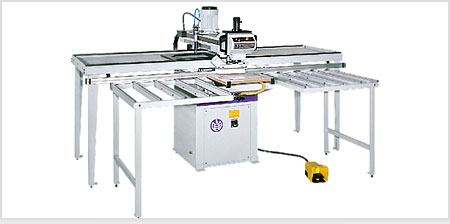

Обрабатывающий центр модели CB-ME



Фрезерно-копировальный станок модели CB-ME с ручным управлением используется для выполнения широкого ряда фрезерных операций, при этом используется предварительно изготовленный шаблон. Копировальное устройство обеспечивает точное, качественное перемещение фрезерной головки повторяя траекторию заданную шаблоном. Обработка может вестись в трех плоскостях (X, Y, Z).

Обрабатываемые материалы: ДСП, МДФ, дерево, фанера, разные пластики и полимеры.
Режущий инструмент: концевые и фасонные фрезы, сверла, граверы.

Процесс обработки:
Закрепив шаблон в нужной позиции, необходимо взять обеими руками специальные ручки, расположенные на фрезерной головке, нажать на кнопку пуска для запуска двигателя фрезерной головки, и опустить ее на заранее установленную глубину. После этого головку перемещают по траектории, определенной контуром шаблона. Крепление заготовки происходит автоматически при помощи боковых пневматических зажимов. Сверху фрезерной головки находится регулятор глубины, обеспечивающий ее точную установку. Глубина устанавливается быстро и точно благодаря миллиметровой шкале установки и контроля. Надежное закрепление заготовки с помощью пневматических зажимов позволяет использовать режущий инструмент с большим диаметром. Точное перемещение фрезерного узла обеспечивается высокопрецизионными направляющими, что в свою очередь гарантирует плавность хода и высокое качество обработки. Вертикально-плавающее следящее устройство позволяет вести постоянный контроль и обеспечивает постоянную глубину фрезерования. Базирование проводится по верхней поверхности заготовки. Отслеживание шаблона по внешнему и внутреннему контуру происходит при помощи копировального ролика с пневматическим приводом.
Станок оснащен вакуумной системой крепления заготовки, используемой при сквозной обработке, обработке по внешнему контуру и изготовлении деталей сложной формы. Рабочий вакуумный стол может быть изготовлен самим пользователем. При этом необходимо обеспечить хороший контакт вакуумного присоса с заготовкой. Оснащение станка тремя отдельными вакуумными устройствами дает возможность закрепления на рабочем столе сразу трех отдельных заготовок. Такой способ крепления эффективен при обработке деталей с гладкой плоской нижней поверхностью заготовки: МДФ, ДСП, фанера.

Основные технические характеристики
Мощность двигателя шпиндельной головки от 3 до 5.5 кВт
Частота вращения: 18000 1/мин.
Длина рабочей зоны X 900 / 1250 / 1750 / 2250 мм
Ширина рабочей зоны Y 700 мм
Ход по вертикали Z 50 мм
Диапазон инструментов с диаметром хвостовика: от 1 до 16 мм
Диаметр патрубка для отсоса стружки: 80 мм
Давление в пневмосистеме: 6 кг/см2
